УНИВЕРСАЛЬНЫЙ ПЛАНШЕТНЫЙ РАСКРОЙЩИК AOL1625 / AOL1825 / AOL2125

Планшетные режущие плоттеры, в зависимости от оснащения, предназначены для резки и обработки различных листовых и рулонных материалов толщиной до 50 мм. Они широко используются во многих отраслях промышленности: швейная и обувная промышленность, производство различных текстильных изделий и мебели, автомобильная промышленность и машиностроение, производство упаковки и этикетки, в полиграфии и рекламной отрасли, и т. п.

   Задать вопрос менеджеру

Дополнительное описание

Компания AOL выпускает серию CNC станков для цифровой автоматизированной однослойной резки текстильных материалов и нескольких слоев не большой толщины.

Универсальные планшетные режущие плоттеры с автоподачей AOL1625 / AOL1825 / AOL2125 – это система для раскроя, фигурной резки, биговки и перфорации различных видов листовых и рулонных (опционально) материалов толщиной до 50 мм.

Планшетные плоттеры AOL многозадачные, они позволяют создать собственное раскройное производство и с успехом интегрируются в ряд предприятий машиностроительной, легкой и полиграфической промышленности. Машины предназначены для резки, биговки, фрезерования и перфорации разнообразных листовых, вспененных, композитных и мягких материалов. Идеальное решение для задач по раскрою материалов в промышленных масштабах и индивидуальных заказов. Конструкционные особенности и позволяют выполнять работу высокой точностью и скоростью реза.

Области применения:

  • Текстильное и галантерейное производство
  • Мебельное производство
  • Дизайнерские студии
  • Упаковка из картона и гофрокартона
  • POS-материалы (шелфтокеры, стопперы, ценники, магниты, бирки и др.)
  • Этикетки, наклейки, стикеры
  • Полиграфическая продукция (брошюры, флаеры, папки, открытки)
  • Дорожные и предупреждающие знаки, знаки безопасности
  • Конструкторские бюро
  • Машиностроение и приборостроение (гибкие клавиатуры, панели приборов, шильды, конвейерные ленты, производство деталей из композитных и прорезиненных материалов) и т.д.

Конфигурация машины - формат рабочего стола, количество режущих головок, набор инструмента под решение конкретных задач и ПО гибко формируется на заводе под индивидуальные потребности клиента. Перед отправкой клиенту проводится обязательное тестирование машины. Плоттер оснащен высокопрочным идеально ровным перфорированным рабочим столом из дюралевого сплава. Возможность комбинировать задачи - одно из преимуществ данных планшетных плоттеров.

Плоттеры AOL PAS комплектуются высококачественным войлочным конвейером. Машина может оснащаться максимально тремя модулями-держателями инструмента для реализации большего количества операций и задач при помощи различных инструментов. Инструменты позволяют работать с различными типами статических, осциллирующих, дисковых ножей, фрезами и обрабатывать различные вид материалов.

CCD-камера высокого разрешения обеспечивает точное позиционирование на любых материалах (в том числе, прозрачных и отражающих) в автоматическом режиме и прецизионную контурную резку, что значительно снижает вероятность возникновения брака и сокращение времени на приладку оборудования.

Программное обеспечение позволяет рационально распределить контуры выкроек в рабочей зоне для минимальных потерь материала и максимальной скорости прохождения головки по контуру резки. Для удобства оператора машина оснащена большим сенсорным дисплеем. Оператор при помощи понятного меню управляет выбором инструмента, подачей материала, вакуумными зонами, выбирает оптимальные настройки глубины для различных материалов из библиотеки или запускает уже записанные программы резки для повторяющихся заказов.

Софт AOL-CUT, кроме стандартных команд управления машиной, позволяет оператору производить базовые корректировки макета уже при настройке плоттера, что не требует возврата макета на дизайнерский участок и повышает оперативность и производительность работы участка.

Безопасность работы оператора обеспечивают кнопки аварийной остановки во всех 4-х углах раскройного стола и защитные кожухи, инфракрасные датчики в рабочей зоне плоттера.

В стартовую комплектацию входят:

  • Рабочий алюминиевый стол с конвейерной автоподачей
  • Режущая голова на подвижной раме одним держателем ножа и осциллирующим ножом
  • Двойные направляющие хода головки
  • Защитные кожухи и кнопки аварийной остановки
  • Усиленная станина
  • Сенсорная контрольная панель управления

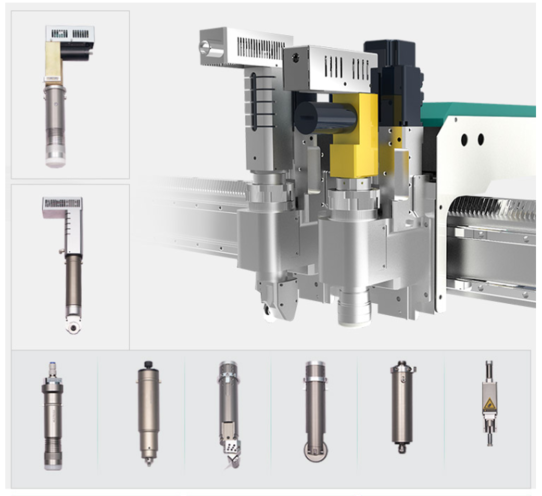

Дополнительные инструменты, которыми может быть укомплектован плоттер:

  • Дополнительные держатели для режущих инструментов
  • Пневматический нож
  • Электрический ротационный нож
  • Тангенциальный нож
  • Инструмент для надсечки
  • Пробойник отверстий
  • Фреза с удалением обрези
  • Биговальнне колесо
  • Флюгерный нож
  • Нож для резки канавок под углом 45° V-Cut
  • Нож для резки канавок с регулируемым углом резки
  • Высокоточная система автоматического позиционирования (CCD камера)

Также данные плоттеры может быть оснащены следующими дополнительными опциями:

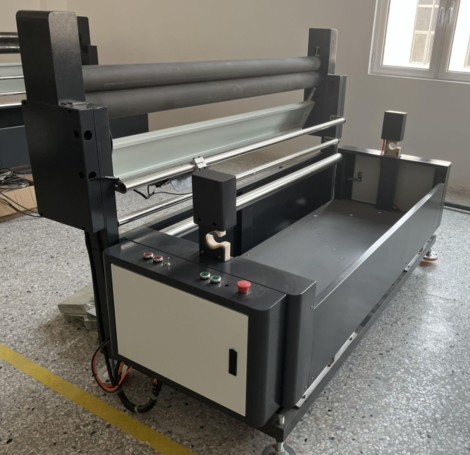

  • Системой для установки и размотки рулонного материала;
  • Вакуумными листовыми автоматическими податчиками под различные форматы.
  • Станцией автоматического определения инструмента и калибровки глубины ножей.

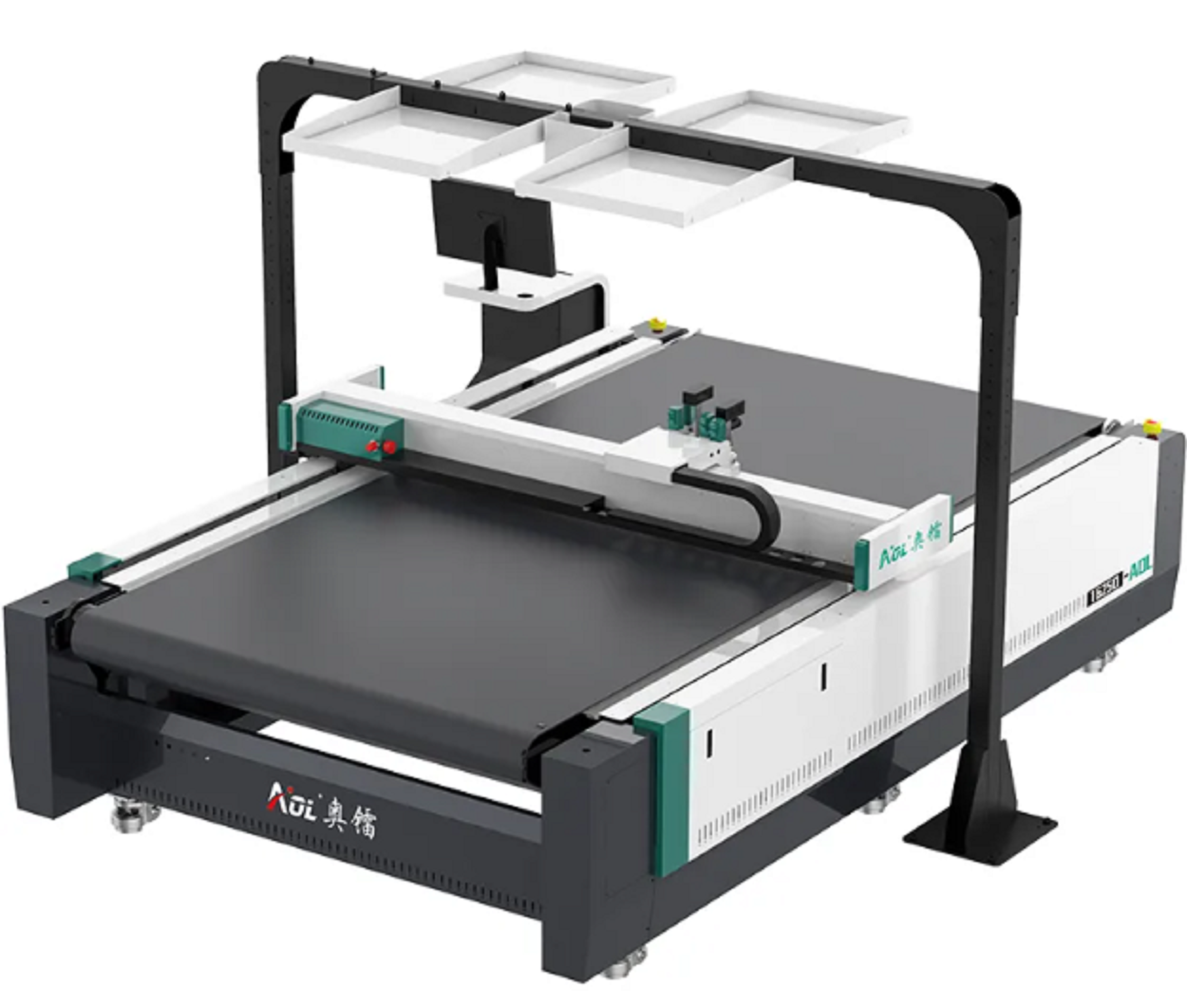

  • Системой удалённого распознавания контуров резки по имеющемуся на материале изображению с помощью камер высокого разрешения расположенных на стойках над рабочим столом.
  • Проекторами для проецирования рисунка резки на материал, в случаях, когда нет возможности нанести контуры раскроя для реализации проекционной резки.

Технические характеристики

Модель

AOL1625S

AOL1825S

AOL2125S

Рабочая область

2500х1600мм

2500х1800мм

2500х2100мм

Область резки

2430х1590мм

2430х1790мм

2430х2090мм

Количество инструментов на портале

    до 3 шт.

Количество инструментов в комплекте (стандарт)

    1 шт.

Скорость продольной резки

    200-2500 мм/с

Скорость резки

    100-1500 мм/с

Повторяемая точность

     ≤0,1 мм

Механическая точность

     0.05 мм

Минимальный вырезаемый элемент

     6 мм

Система привода

    Серводвигатель

Передача

    ременная

     реечная

Номинальная мощность

    11 кВт

Номинальное напряжение

    380В±10%/50Гц

Толщина резки

    ≤50 мм

Тип прижима

    конвейерная лента с вакуумом

Форма файла

    HP/GL, PLT, DXF, AI

Рабочая температура

    10°C - 40°C

Рабочая влажность

      20 - 80%
