Дополнительное описание

Многофункциональная система лазерной резки Visual Galvanometer System – это универсальный CO2-лазерный станок со встроенной системой Gantry & Galvo, который может выполнять резку, перфорацию и гравировку изделий из полиэстера, микрофибры, в том числе из трикотажной эластичной ткани.

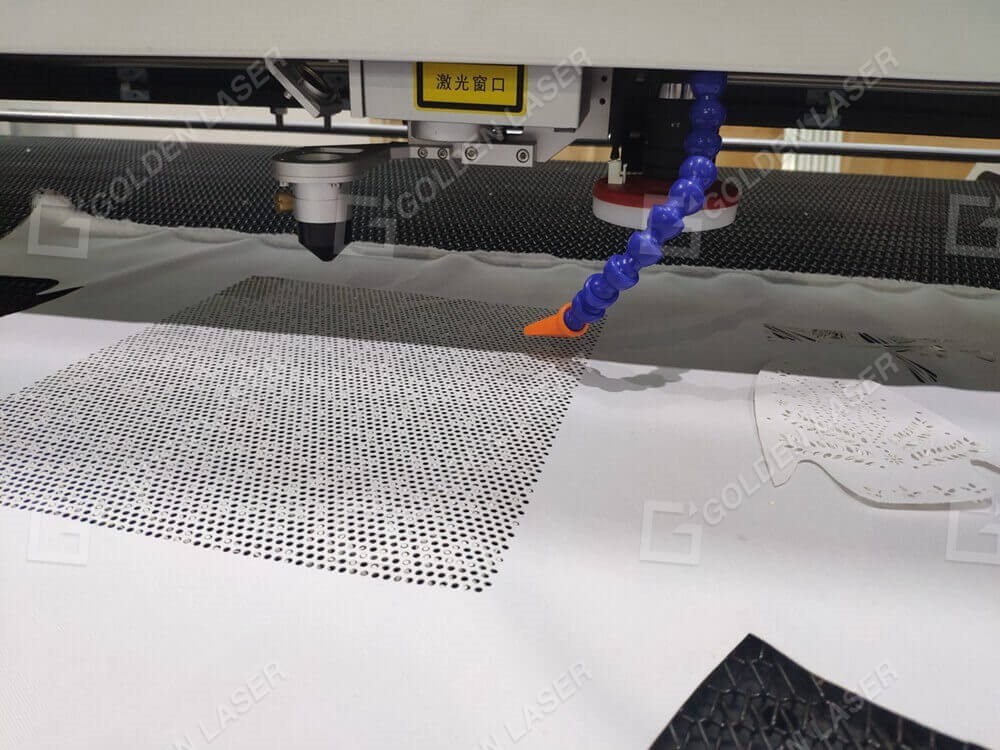

Gantry & Galvo - комбинированная система сочетает в себе гальво-лазер и двух-координатную «портальную» лазерную систему, используя одну лазерную трубку. Гальво-лазер предлагает высокоскоростную гравировку, маркировку, перфорацию и резку тонких материалов, в то время как система X-Y «портал» позволяет обрабатывать более толстые материалы. Станок оснащен высокоточной камерой мощностью 2400 Вт для распознавания контуров и камерой распознавания меток для калибровки головки гальво-лазера и распознавания меток.

Подходит для различных сегментов, таких как: спортивная одежда и форма, модная одежда и аксессуары, джинсовая одежда, сумки, обувь, шарфы, этикетки, домашний текстиль и т.д.  Благодаря мощной продуманной конструкции станок рассчитан на эксплуатацию в режиме 24/7.

Станок исключительно надежен и прост в эксплуатации; в устройстве реализованы все необходимые функции, которые требуются современным производителям текстильной продукции.

Конвейерный вакуумный рабочий стол подходит для материалов как в рулонах, так и в листах. Для рулонных материалов можно установить устройство автоматической размотки рулона с регулировкой натяжения для работы с тянущимися трикотажными полотнами.

Система визуального распознавания
Лазерный станок Galvo & Gantry может быть сконфигурирован как усовершенствованная версия "Smart Vision" с высокоточной камерой мощностью 2400 Вт (сверху) и камерой распознавания меток, специально предназначенной для резки и перфорации спортивной одежды, тканей, букв, цифр, логотипов и т.д.

Высокоточная камера мощностью 2400 Вт

HD-камера установлена на верхней части станка для лазерной резки. После подачи материала на стол лазерной резки камера делает снимок напечатанного рисунка сразу во всей рабочей зоне за один раз. Программное обеспечение автоматически создает файл в соответствии с формой и размером рисунка, а затем лазерные головки вырезают точно по контуру рисунка.

На то, чтобы делать снимки и создавать файлы, уходит всего 5 - 10 секунд. Помимо определения контуров контура, также можно использовать шаблоны для высокоточной резки. И у камеры есть такая функция, как “оцифровка фотографий”.

Камера:

• Зона распознавания достигает 1600x1000 мм. По сравнению с системой CCD, нет необходимости в подключении шаблона, высокая точность работы.

• Камера установлена в верхней части машины. По сравнению с CCD-камерой, большая площадь обзора, более высокая эффективность работы.

Резка с распознаванием внешнего контура

Применение:

Спортивная форма: баскетбольная, футбольная, бейсбольная, хоккейная (трикотажные полотна).

Одежда для велоспорта, одежда для активного отдыха, леггинсы, одежда для йоги, одежда для танцев.

Гальванометрическая система

Гальванометр обеспечивает высокую скорость, перфорации, гравировки (маркировки) и резки тонких материалов на лету.

Рабочая зона гальванометра составляет около 60х60 мм.

Портальная режущая система X-Y Gantry

Портальная режущая система X-Y Gantry использует совместно с системой Galvo одну лазерную трубку. Система X-Y Gantry обеспечивает быструю и высококачественную резку материала.

К режущей головке подведена трубка для вытяжки дыма.

Прочная система привода

Высокоточная реечная система передачи с магнитной шкалой для точного позиционирования обеспечивает лазерному станку высочайшую скорость резки и ускорения.

Преимущества:

• Высокие точность и повторяемость.
• Обеспечивает превосходное качество резки.
• Прочная и мощная конструкция для эксплуатации 24/7.
• Срок службы более 10 лет.
